Memilih area cross-sectional yang tepat dari kawat kontrol tahan api adalah keputusan penting yang dapat secara signifikan memengaruhi keamanan dan efisiensi sistem listrik. Sebagai pemasok yang berpengalaman dari kabel kontrol tahan api, saya telah menyaksikan secara langsung pentingnya membuat pilihan yang tepat. Di blog ini, saya akan membagikan wawasan berharga tentang cara memilih area cross-sectional yang paling cocok untuk kebutuhan spesifik Anda.
Memahami dasar-dasar luas penampang
Luas penampang kawat mengacu pada luas konduktor di dalam kawat, biasanya diukur dalam milimeter persegi (mm²). Ini memainkan peran penting dalam menentukan kapasitas pembawa saat ini, resistansi, dan penurunan tegangan. Area cross-sectional yang lebih besar memungkinkan kawat untuk membawa lebih banyak arus dengan lebih sedikit resistensi, menghasilkan penurunan tegangan yang lebih rendah dan mengurangi pembentukan panas.
Faktor-faktor yang mempengaruhi pemilihan luas penampang
1. Kapasitas pembawa saat ini
Faktor utama yang perlu dipertimbangkan ketika memilih luas penampang kawat kontrol tahan api adalah arus yang perlu dibawa. Kapasitas pembawa saat ini dari suatu kawat tergantung pada beberapa faktor, termasuk bahan konduktor (biasanya tembaga atau aluminium), suhu sekitar, dan kondisi pemasangan.
Tembaga adalah pilihan yang lebih disukai untuk kabel kontrol tahan api karena konduktivitas listriknya yang sangat baik dan titik leleh yang tinggi. Ini dapat membawa lebih banyak arus daripada aluminium untuk area cross-sectional yang sama. Saat menentukan kapasitas pembawa saat ini, lihat kode dan standar listrik yang relevan, seperti Komisi Elektroteknik Internasional (IEC) atau Kode Listrik Nasional (NEC).
Misalnya, di panel kontrol di mana arus beban relatif rendah, kawat area cross-sectional yang lebih kecil mungkin cukup. Namun, dalam aplikasi dengan tuntutan arus tinggi, seperti sistem distribusi daya, kawat area cross-sectional yang lebih besar diperlukan untuk mencegah panas berlebih dan memastikan operasi yang aman.
2. Penurunan tegangan
Penurunan tegangan adalah pengurangan tegangan yang terjadi ketika arus mengalir melalui kawat. Ini berbanding lurus dengan panjang kawat, arus mengalir melaluinya, dan resistansi kawat. Penurunan tegangan yang berlebihan dapat menyebabkan peralatan beroperasi secara tidak efisien atau bahkan tidak berfungsi.
Untuk meminimalkan penurunan tegangan, pilih kawat dengan luas penampang yang lebih besar. Penurunan tegangan yang dapat diterima tergantung pada aplikasi. Secara umum, untuk sebagian besar sirkuit kontrol, penurunan tegangan kurang dari 3% dianggap dapat diterima. Hitung drop tegangan menggunakan rumus berikut:
[V_d = i \ kali r \ kali l]
Di mana (V_D) adalah penurunan tegangan, (i) adalah arus, (r) adalah resistansi per satuan panjang kawat, dan (l) adalah panjang kawat.
3. Suhu sekitar
Suhu sekitar di mana kawat dipasang juga mempengaruhi kapasitas pembawa saat ini. Ketika suhu meningkat, resistensi kawat meningkat, yang mengurangi kemampuannya untuk membawa arus. Oleh karena itu, di lingkungan suhu tinggi, kawat area cross-sectional yang lebih besar mungkin diperlukan untuk mengkompensasi berkurangnya kapasitas pembawa saat ini.
Sebagian besar kode listrik memberikan faktor penggerobong untuk suhu sekitar yang berbeda. Faktor-faktor ini digunakan untuk menyesuaikan kapasitas pembawa saat ini dari kawat berdasarkan suhu operasi yang sebenarnya. Misalnya, jika suhu sekitar berada di atas suhu standar (biasanya 30 ° C atau 86 ° F), kapasitas pembawa saat ini dari kawat harus dikurangi sesuai dengan faktor penurunan.
4. Kondisi Instalasi
Kondisi pemasangan, seperti metode pemasangan (misalnya, di saluran, dalam baki kabel, atau terkubur langsung), jumlah kabel yang dibundel bersama-sama, dan adanya ventilasi, juga dapat memengaruhi kapasitas pembawa saat ini dari kawat.
Ketika kabel dibundel bersama, panas yang dihasilkan oleh masing -masing kawat dapat menumpuk, yang mengarah ke peningkatan suhu. Ini membutuhkan kawat area cross-sectional yang lebih besar untuk memastikan operasi yang aman. Demikian pula, jika kawat dipasang di saluran dengan ventilasi yang buruk, disipasi panas berkurang, dan kawat yang lebih besar mungkin diperlukan.
Pertimbangan praktis untuk aplikasi yang berbeda
1. Sistem Kontrol Pencahayaan

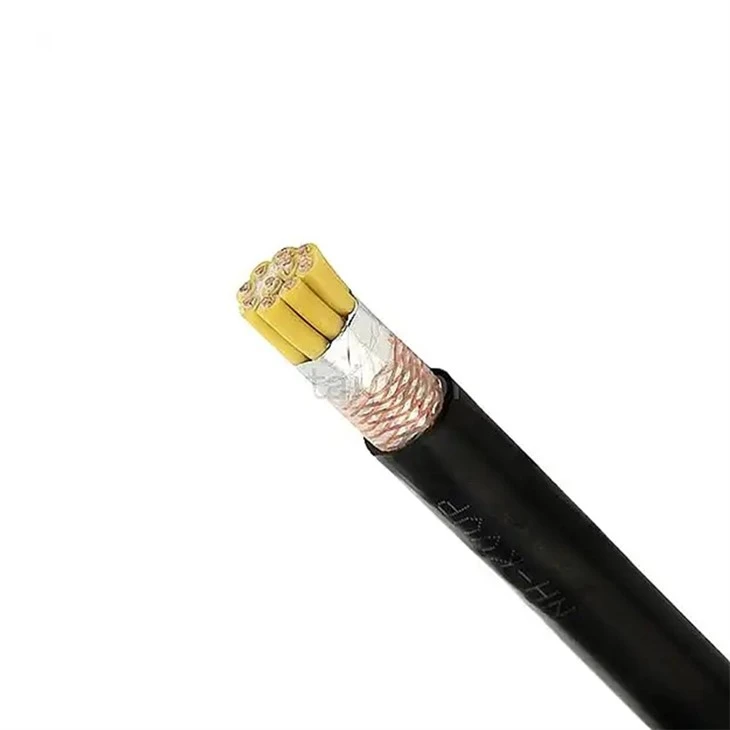

Dalam sistem kontrol pencahayaan, persyaratan saat ini umumnya rendah. Namun, penting untuk memastikan bahwa kawat dapat menangani arus awal perlengkapan pencahayaan, terutama untuk lampu pelepasan intensitas tinggi (HID). Untuk sebagian besar aplikasi kontrol pencahayaan, aKabel kontrol pencahayaan 2.5 kabel sydengan luas penampang 2,5 mm² mungkin cukup.
Kabel ini dirancang untuk memberikan sinyal kontrol yang andal untuk sirkuit pencahayaan sambil menawarkan sifat tahan api untuk memastikan keamanan jika terjadi kebakaran. Area penampang 2,5 mm² memungkinkan jumlah arus yang wajar mengalir dengan penurunan tegangan minimal, memastikan pengoperasian perlengkapan pencahayaan yang tepat.
2. Panel kontrol
Panel kontrol digunakan untuk mengelola dan memantau berbagai perangkat dan sistem listrik. Mereka biasanya memiliki campuran sirkuit kontrol arus rendah dan sirkuit daya arus yang lebih tinggi. Untuk sirkuit kontrol, kawat area cross-sectional yang lebih kecil, seperti aKawat Panel Kontrol, dapat digunakan.
Kabel ini dirancang untuk membawa sinyal kontrol secara akurat dan andal. Namun, untuk sirkuit daya dalam panel kontrol, diperlukan kawat luas penampang yang lebih besar untuk menangani arus yang lebih tinggi. Pilihan ukuran kawat tergantung pada persyaratan beban spesifik peralatan yang terhubung ke panel kontrol.
3. Sistem Otomasi Industri
Sistem otomatisasi industri sering kali melibatkan berjalan kabel yang panjang dan tuntutan arus tinggi. Dalam aplikasi ini, sangat penting untuk memilih kawat dengan luas penampang yang cukup untuk meminimalkan penurunan tegangan dan memastikan operasi yang dapat diandalkan. A4 Core Cy Cabledengan luas penampang yang lebih besar mungkin cocok untuk sistem otomatisasi industri.
Keempat inti dalam kabel dapat digunakan untuk berbagai sinyal kontrol atau catu daya, memberikan fleksibilitas dalam kabel. Area cross-sectional yang lebih besar memungkinkan transmisi arus tinggi dari jarak jauh tanpa penurunan tegangan yang signifikan, memastikan fungsi yang tepat dari peralatan otomatis.
Bagaimana membuat pilihan akhir
1. Hitung persyaratan beban
Mulailah dengan menentukan total persyaratan arus dan tegangan sistem listrik. Pertimbangkan arus tunak dan arus sementara apa pun, seperti arus awal atau arus inrush. Gunakan spesifikasi listrik peralatan yang terhubung ke sistem untuk menghitung beban secara akurat.
2. Pertimbangkan faktor lingkungan
Mempertimbangkan suhu sekitar, kondisi pemasangan, dan faktor lingkungan lainnya yang dapat mempengaruhi kinerja kawat. Gunakan faktor-faktor penggali yang disediakan dalam kode listrik untuk menyesuaikan kapasitas pembawa saat ini dari kawat yang sesuai.
3. Lihat Kode dan Standar Listrik
Pastikan pilihan Anda sesuai dengan kode dan standar listrik yang relevan. Kode -kode ini memberikan panduan tentang ukuran kawat, metode pemasangan, dan persyaratan keamanan. Mengikuti kode membantu memastikan keamanan dan keandalan sistem listrik.
4. Konsultasikan dengan para ahli
Jika Anda tidak yakin tentang area cross-sectional yang sesuai untuk aplikasi Anda, konsultasikan dengan insinyur listrik atau profesional di lapangan. Mereka dapat memberikan saran yang berharga berdasarkan pengalaman dan pengetahuan mereka tentang sistem listrik.
Kesimpulan
Memilih area cross-sectional yang sesuai dari kawat kontrol tahan api adalah proses kompleks yang membutuhkan pertimbangan yang cermat dari berbagai faktor. Dengan memahami kapasitas pembawa saat ini, penurunan tegangan, suhu sekitar, dan kondisi pemasangan, Anda dapat membuat keputusan yang terinformasi yang memastikan keamanan dan efisiensi sistem listrik Anda.
Sebagai pemasok kabel kontrol tahan api, saya berkomitmen untuk menyediakan produk berkualitas tinggi dan saran ahli untuk membantu Anda memilih kabel yang tepat untuk kebutuhan Anda. Jika Anda memiliki pertanyaan atau memerlukan bantuan dalam memilih area cross-sectional yang sesuai untuk aplikasi Anda, jangan ragu untuk menghubungi saya untuk pengadaan dan diskusi lebih lanjut.
Referensi
- Standar Komisi Elektroteknik Internasional (IEC)
- Kode Listrik Nasional (NEC)
- Manual Desain dan Instalasi Pengkabelan Listrik
