Mengapa Memilih Kami?
Tim Profesional
Liaoning Pengcheng Cable Co., Ltd. didirikan pada tahun 1990. Tim Litbang perusahaan terdiri dari ahli kabel berpengalaman di industri, dan secara mandiri telah mengembangkan berbagai produk kabel khusus berteknologi tinggi.
Peralatan Canggih
Pengcheng Cable memiliki sejumlah jalur produksi lanjutan internasional, pabrik modern, kawasan industri perusahaan manufaktur kawat dan kabel terintegrasi.
Kontrol Kualitas
Produk perusahaan telah lulus sertifikasi sistem manajemen mutu ISO9001/IATF16949, sertifikasi sistem manajemen lingkungan ISO14001, sertifikasi sistem manajemen kesehatan dan keselamatan kerja ISO45001, sertifikasi sistem manajemen pengukuran ISO10012 dan 8 sertifikasi sistem manajemen utama lainnya.
Solusi Satu Atap
Perusahaan ini terutama berkomitmen untuk penelitian & pengembangan dan produksi kabel tahan api berinsulasi mineral fleksibel, kabel berselubung tembaga bergelombang berinsulasi mineral sabuk mika, dan seri 8000 konduktivitas tinggi baru dari inti paduan aluminium anti-tekanan dan tahan mulur yang saling terkait kabel listrik lapis baja, sebagai serta kabel tahan api rendah asap bebas halogen dan kawat dan kabel biasa serta rangkaian lengkap penelitian dan pengembangan sistem produk kabel berkualitas tinggi dengan spesifikasi lengkap, desain, manufaktur, pemasaran dan layanan.

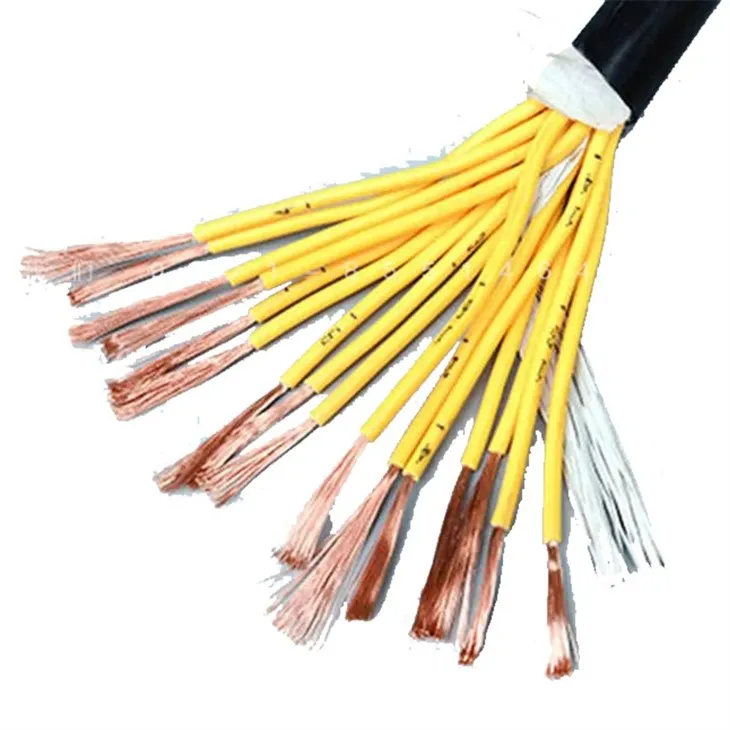

Kabel panel kontrol adalah kabel multikonduktor yang digunakan dalam aplikasi otomasi dan instrumentasi. kabel panel kontrol dapat mengukur dan mengatur transmisi proses otomatis. kabel panel kontrol sering kali diberi peringkat UL dan/atau diberi peringkat CSA.
Kabel kontrol pencahayaan PVC, kabel kontrol berselubung PVC berisolasi PVC. k : Kabel kendali, v pertama : Bahan isolasi polivinil klorida, v kedua : Bahan selubung polivinil klorida, p : Kabel berpelindung, terdapat lapisan lapisan pelindung logam pada kabel.

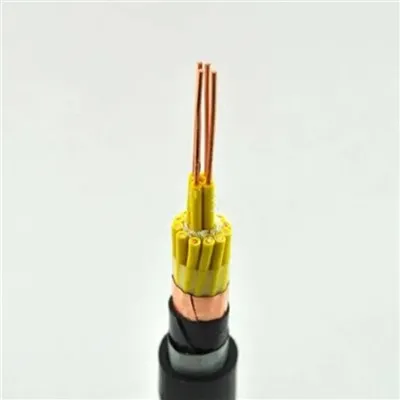

Kabel Kontrol Pencahayaan Kabel 2,5 Sy
Spesifikasi model kabel kontrol KVV parameter teknis
● Tegangan frekuensi daya terukur Uo/U adalah 450/750V.
● Suhu pengoperasian konduktor kabel dalam jangka panjang yang diperbolehkan adalah 70 derajat .
Inti kabel kontrol adalah inti tembaga, penampang nominal 2,5 mm2 ke bawah, 2 ~ 61 inti; 4 ~ 6mm2,2 ~ 14 inti; 10mm2,2 ~ 10 inti. Suhu pengoperasian kabel kontrol: Insulasi karet 65 derajat, isolasi PVC 70 derajat dan 105 derajat dua tingkat.
Kabel kontrol KYJY adalah kabel kontrol berselubung PVC lapis baja pita baja berinsulasi silang inti tembaga tahan api tegangan rendah. Kabel kontrol KYJY diproduksi sesuai standar GB/T9330.3-2008.
Kabel pengendali kebakaran, polietilen bertaut silang tipe XLPE, kabel sintetik terpilin kawat inti, warna kawat inti sesuai dengan GB/T 5023.1 cocok untuk tegangan pengenal 450/750V suhu peletakan tidak lebih rendah dari 0 derajat.
Kabel kendali 4 inti, kabel kendali byj cocok untuk tegangan pengenal selubung polivinil klorida 450/750V, polietilen ikatan silang tipe XLPE, kabel sintetik pilin kawat inti, warna kawat inti sesuai dengan pilihan kromatografi pilihan GB/T 5023.1 dan JB/T 8734.1.
Kabel kontrol adalah kabel kontrol berinsulasi PVC dan berselubung PVC yang cocok untuk perusahaan industri dan pertambangan, departemen energi dan transportasi, untuk tegangan pengenal AC di bawah 450/750 volt untuk mengontrol, melindungi saluran, dan kesempatan lainnya.
Kabel kontrol berpelindung 4 inti, cocok untuk tegangan pengenal 450/750V, suhu pengoperasian tidak lebih tinggi dari 70 derajat, suhu pemasangan tidak lebih rendah dari 0 derajat.
Perbedaan antara kabel kontrol dan instrumentasi terutama terletak pada penggunaannya. Entah bisa padat atau terdampar. Di masa lalu, kabel panel kontrol (untuk motor) harus memiliki kabel yang lebih besar daripada kabel instrumentasi untuk menangani arus lebih besar yang diperlukan untuk starter motor. Mereka biasanya diakhiri di bawah terminal sekrup, dan kawat padat membuat pemutusan ini lebih mudah.
Kabel instrumentasi berdiameter lebih kecil dan sering kali terbuat dari kawat pilin yang lebih fleksibel. Saat ini, dengan semakin banyaknya penggunaan kontrol starter elektronik, terutama kabel kontrol switchgear (pemutus) yang memerlukan kabel berdiameter lebih besar.
Perbedaan lain antara kedua jenis ini adalah bahwa kabel instrumentasi biasanya berupa pasangan terpilin yang terlindung (disaring). Konstruksi ini berfungsi untuk meminimalkan “crosstalk” (kopling induktif) yang menyebabkan kesalahan pembacaan pada instrumentasi. Kabel panel kontrol, yang rangkaiannya beroperasi pada tingkat 125 VDC, 110 VAC, atau 220 VAC umumnya kebal terhadap hal ini, sehingga tidak memerlukan pelindung.
Saat ini, ketika sinyal kontrol dijalankan pada 24 VDC, konstruksi pasangan terpilin berpelindung juga disarankan untuk sinyal tersebut.
Anda tetap harus berhati-hati mengenai pemisahan level, namun selama Anda menangani tegangan DC rendah (maksimum 28 V), beban resistif, dan menggunakan kabel pasangan terpilin berpelindung, Anda dapat menggabungkan inti kontrol dan instrumentasi menjadi satu kabel di mana diperlukan. (Masih merupakan praktik yang lebih baik untuk memisahkannya.) Anda juga harus memisahkan beban induktif (seperti solenoida dan relai) dari instrumentasi, karena beban tersebut dapat menghasilkan tegangan lonjakan induktif yang tinggi ketika energinya dihilangkan.
Anda masih perlu memilih ukuran kawat yang cukup untuk menangani arus maksimum dan diisolasi untuk tegangan maksimum.
Bisakah Anda Menggunakan Kabel Panel Kontrol untuk Listrik
Kabel panel kendali secara langsung menyalurkan energi listrik dari titik distribusi tenaga sistem tenaga ke jalur sambungan listrik berbagai peralatan listrik, sedangkan kabel tenaga listrik terutama digunakan untuk transmisi energi listrik yang kuat dalam pembangkitan, distribusi, transmisi, transformasi, dan jalur catu daya, dan arus yang melewatinya besar. Kabel daya listrik digunakan pada saluran utama sistem tenaga untuk mentransmisikan dan mendistribusikan energi listrik dengan fungsi besar.
Kabel panel kontrol diproduksi sesuai dengan jaminan kualitas dan proses kontrol kualitas yang ketat. Ditujukan untuk menawarkan layanan dalam jangka waktu yang telah ditentukan, kabel panel kontrol akan bekerja dengan sempurna sepanjang masa pakai.
Kelebihan kabel panel kontrol antara lain:
● Ringan
● Fleksibilitas untuk disesuaikan dengan struktur apa pun
● Efisiensi mekanis
● Berguna untuk berbagai sektor
● Fungsi anti-interferensi
● Masa pakai yang lama
● Karakteristik tahan aus
● Bahan non-korosif
Meskipun ada berbagai jenis kabel panel kontrol, sebagian besar memiliki konstruksi serupa. Mereka terdiri dari tujuh bundel kawat individu. Di tengah kabel panel kontrol terdapat satu bundel kabel, yang dikelilingi oleh enam bundel kabel lainnya.
Sebagian besar jenis kabel panel kontrol terbuat dari baja. Meskipun demikian, beberapa di antaranya terbuat dari baja karbon, sedangkan lainnya terbuat dari baja tahan karat. Kabel panel kontrol baja karbon lebih kuat, tetapi tidak memiliki sifat tahan korosi seperti baja tahan karat. Apa pun bahannya, kabel panel kontrol sudah kuat karena terbuat dari beberapa bundel kawat.
Bagaimana Saya Memilih Ukuran Kawat Panel Kontrol
Pertama, ukur penurunan tegangan tertinggi yang diizinkan.
Kedua, hitung arus beban.
Ketiga, Anda harus tahu bahwa kabel yang paling tepat adalah kabel yang memiliki rating arus paling dekat dengan arus beban yang dihitung. Beberapa grafik dengan ukuran kabel dan peringkat arus yang sesuai tersedia dengan mudah secara online. Gunakan bagan seperti itu untuk memilih kabel yang sesuai.
Keempat, gunakan bagan untuk juga menemukan lokasi penurunan tegangan dalam meter atau 100 kaki, sesuai dengan sistem preferensi Anda.
Kelima, gunakan rumus ukuran kabel dan peringkat arus berikut untuk menghitung penurunan tegangan sepanjang panjang sebenarnya rangkaian kabel.
● Jika Anda ingin menghitung penurunan tegangan per meter, (Panjang rangkaian sebenarnya x penurunan tegangan selama 1m) /100
● Jika Anda ingin mencari penurunan voltase dalam 100 kaki (Panjang rangkaian aktual x penurunan voltase untuk 100 kaki) /100
Setelah menghitung hal di atas, Anda harus mengalikan nilai yang Anda peroleh dengan faktor beban:
Faktor beban=Arus Beban yang diambil berdasarkan Kabel/ Arus Nilai Kabel (yang harus diberikan dalam bagan yang Anda maksud).
Sekarang, Anda telah sampai pada nilai jatuh tegangan kabel ketika arus beban melewatinya.
Jika nilai ini kurang dari jatuh tegangan maksimum yang diijinkan, maka ukuran kabel yang dipilih harus oke.
Jika nilainya lebih tinggi dari nilai jatuh tegangan maksimum yang diijinkan, maka jatuh tegangan untuk kabel berukuran lebih besar berikutnya menurut grafik yang diacu harus dihitung. Proses ini harus dilanjutkan sampai nilai jatuh tegangan menjadi lebih kecil dari nilai jatuh tegangan maksimum yang diijinkan.
Berapa Banyak Inti yang Dimiliki Kawat Panel Kontrol
Jumlah inti kabel listrik relatif sedikit, antara lain inti tunggal, dua inti, 3 inti, 4 inti, dan 5 inti. Sesuai dengan persyaratan jaringan listrik, maksimum umumnya 5 core. kabel panel kontrol digunakan untuk mengirimkan sinyal kontrol, yang berisi sejumlah besar inti, mulai dari 2 inti hingga 61 inti atau lebih. kabel panel kontrol juga menggunakan berbagai struktur kawat inti dan tindakan pelindung untuk mendapatkan efek kompatibilitas elektromagnetik yang memuaskan.
Terbuat Dari Apa Kabel Panel Kontrol
Kawat panel kontrol terbuat dari kabel mekanis (tali kawat), yang biasanya dibuat dari baja galvanis, baja tahan karat, atau paduan lainnya. Kabel panel kontrol adalah rakitan atau sistem kabel dan komponen, seperti fitting bola dan betis, di mana terdapat masukan atau tindakan yang menyebabkan keluaran atau hasil.
Tips Memasang Kabel Panel Kontrol
● Inti konduktif pada kabel
Untuk inti konduktif perlu diketahui inti konduktif terbuat dari bahan apa, berapa luas penampang inti, dan berapa jumlah serat kecil di dalam inti. Anda akan dapat mempertimbangkan opsi konstruksi yang tepat untuk memastikan efisiensi transmisi kabel tidak berkurang.
Bahan inti dan penampang inti akan mempengaruhi jarak transmisi. Banyaknya serat kecil akan meningkatkan kelembutan inti (meningkatkan radius tekukan kabel) dan meningkatkan kemampuan menyerap getaran yang ditimbulkan oleh mesin di sekitarnya.
● Pita pelindung kabel
Pita pelindung membantu mengontrol kabel daya untuk mengirimkan sinyal dengan lebih baik. Mereka terbuat dari aluminium foil tipis atau jaring tembaga berlapis timah. Bahan yang terbuat dari alumunium foil cukup kokoh sehingga perlu diperhatikan radius tekukan yang diperbolehkan agar tidak merusak lapisan anti interferensi pada kabel panel kontrol.
● Tegangan kabel
Tegangan pengoperasian juga merupakan faktor yang harus Anda pertimbangkan saat memasang kabel daya. Biasanya, kabel dengan tegangan 300V/500V atau 0,6/1kV akan disalurkan ke sistem baki kabel terpisah dari sistem dengan tegangan rendah<100V.
Sebelum memasang kabel panel kontrol, Anda harus mempelajari dengan cermat persyaratan teknis proyek untuk mendapatkan pemahaman tertentu tentang lingkungan pengoperasian, dan senyawa yang harus diekspos pada kabel daya setiap hari.
Berdasarkan lingkungan pemasangannya, kabel panel kontrol sering diklasifikasikan menjadi beberapa jenis dengan fitur seperti kabel anti interferensi, kabel tahan minyak dan bahan kimia, kabel tahan api, dll.
Dalam proses pemasangan kabel panel kontrol, ada dua faktor penting yang perlu kita perhatikan yaitu posisi pemasangan antara kabel listrik dan suhu sekitar kabel listrik.
Kedua faktor di atas secara langsung mempengaruhi arus listrik. Hal itu mempengaruhi proses transmisi listrik pada peralatan dalam proses produksi.
● Posisi pemasangan di antara kabel listrik
Untuk lokasi pemasangan antar kabel, penyebab perbedaan ampere adalah karena adanya panas yang dihasilkan di dalam kabel listrik. Pada saat itu listrik akan hilang akibat adanya proses pengubahan energi listrik menjadi energi panas.
Jika kabel-kabel terletak bersebelahan, selama transmisi daya, suhu antar kabel akan beresonansi, menyebabkan suhu total meningkat, dan mengurangi arus listrik pada kabel.
● Suhu sekitar kabel daya.
Suhu lingkungan pemasangan mempunyai pengaruh yang besar terhadap arus listrik kabel. Suhu 30 derajat dianggap ideal untuk arus bila koefisien perubahannya tidak terlalu besar, namun saat suhu naik hingga 60 derajat, arus listrik akan turun secara signifikan. Oleh karena itu, dalam proses pemasangan kabel panel kontrol, kita harus mempertimbangkan dengan cermat lingkungan pemasangan serta penataan kabel agar kabel bekerja dengan efisiensi terbaik.
Pabrik kami
Liaoning Pengcheng Cable Co, Ltd didirikan pada tahun 1990, terletak di pusat timur laut kawasan bisnis Shenyang & Tieling, adalah kekuatan komprehensif dari garis depan perusahaan manufaktur kawat dan kabel. Pengcheng Cable memiliki sejumlah jalur produksi lanjutan internasional, pabrik modern, kawasan industri perusahaan manufaktur kawat dan kabel terintegrasi. Perusahaan ini sekarang berlokasi di Xintaizi Industrial Park, Provinsi Liaoning, seluas hampir 150 hektar, luas pabrik lebih dari 50 hektar. Perusahaan ini terutama berkomitmen untuk penelitian & pengembangan dan produksi kabel tahan api berinsulasi mineral fleksibel, kabel berselubung tembaga bergelombang berinsulasi mineral sabuk mika, dan seri 8000 konduktivitas tinggi baru dari inti paduan aluminium anti-tekanan dan tahan mulur yang saling terkait kabel listrik lapis baja, sebagai serta kabel tahan api rendah asap bebas halogen dan kawat dan kabel biasa serta rangkaian lengkap penelitian dan pengembangan sistem produk kabel berkualitas tinggi dengan spesifikasi lengkap, desain, manufaktur, pemasaran dan layanan. Produk Pengcheng banyak digunakan di jaringan pintar, tenaga energi, bangunan ramah lingkungan, pabrik pintar dan rumah sakit serta bidang lainnya. Saat ini memiliki sejumlah paten yang valid.
Sertifikat kami
Produk perusahaan telah lulus sertifikasi sistem manajemen mutu ISO9001/IATF16949, sertifikasi sistem manajemen lingkungan ISO14001, sertifikasi sistem manajemen kesehatan dan keselamatan kerja ISO45001, sertifikasi sistem manajemen pengukuran ISO10012 dan 8 sertifikasi sistem manajemen utama lainnya. Serta izin produksi produk industri nasional, sertifikasi produk wajib nasional (sertifikasi 3C), sertifikasi PCCC dan sertifikasi CQC Kualitas China, sertifikasi label tahan api, sertifikasi label tahan api dan sertifikasi lainnya.
Pertanyaan Umum
Tag populer: kawat panel kontrol, produsen, pemasok, pabrik kawat panel kontrol Cina, Kabel Kontrol untuk Sistem Otomasi, kawat kontrol api
