Hai! Sebagai pemasok kabel yang disaring CY, saya sering ditanya tentang berat kabel yang disaring Cy per satuan panjang. Ini adalah pertanyaan penting, terutama bagi mereka yang berada di industri listrik dan konstruksi di mana presisi dan efisiensi penting. Jadi, mari selami langsung ke dalamnya.
Memahami kabel yang disaring Cy
Pertama, apa sebenarnya kabel yang disaring Cy? Nah, ini adalah jenis kabel yang dirancang dengan lapisan penyaringan khusus untuk melindungi konduktor internal dari gangguan elektromagnetik (EMI). Ini membuatnya ideal untuk digunakan di lingkungan di mana ada banyak kebisingan listrik, seperti pengaturan industri, pusat data, dan bahkan beberapa aplikasi perumahan.
Konstruksi kabel yang disaring CY biasanya melibatkan banyak lapisan. Anda memiliki konduktor dalam, yang biasanya terbuat dari tembaga karena konduktivitasnya yang sangat baik. Lalu ada lapisan isolasi, yang menjaga konduktor dari sirkuit pendek. Dan tentu saja, lapisan skrining penting, yang dapat dibuat dari berbagai bahan seperti aluminium atau kepang tembaga.
Faktor yang mempengaruhi berat per satuan panjang
Berat kabel yang disaring Cy per unit panjang bukanlah satu - ukuran - pas - semua angka. Ada beberapa faktor yang ikut berperan:
Ukuran konduktor
Ukuran konduktor di dalam kabel adalah faktor utama. Konduktor yang lebih besar berarti lebih banyak tembaga, dan tembaga adalah logam yang relatif berat. Misalnya, kabel dengan konduktor pengukur yang lebih tebal akan menimbang lebih banyak per meter dibandingkan dengan kabel dengan konduktor pengukur yang lebih tipis. Jika Anda menggunakan kabel untuk aplikasi tinggi saat ini, Anda mungkin membutuhkan konduktor yang lebih besar, yang akan meningkatkan berat badan secara keseluruhan.
Bahan isolasi
Jenis isolasi yang digunakan juga mempengaruhi berat. Bahan isolasi yang berbeda memiliki kepadatan yang berbeda. Beberapa bahan isolasi yang umum termasuk PVC (polyvinyl chloride) dan XLPE (silang - polietilen terkait). PVC umumnya lebih berat dari XLPE. Jadi, jika kabel yang disaring CY menggunakan isolasi PVC, itu akan lebih berat per satuan panjang dari satu dengan insulasi XLPE.
Materi penyaringan
Lapisan penyaringan dapat menambah jumlah berat yang signifikan. Seperti yang disebutkan sebelumnya, pemutaran dapat dibuat dari kepang aluminium atau tembaga. Aluminium lebih ringan dari tembaga. Jadi, kabel dengan lapisan penyaringan aluminium akan lebih ringan dari satu dengan lapisan penyaringan tembaga.
Jumlah core
Semakin banyak inti yang dimiliki kabel, semakin berat. Kabel multi -inti berisi beberapa konduktor dalam satu selubung. Misalnya, [Kabel Kontrol Pelindung Multi -Core] (/Control - Cable/Sreened - Control - Cable/Multi -Core - Shielded - Control - Cable.html) akan menimbang lebih banyak per meter daripada kabel inti tunggal karena memiliki lebih banyak konduktor dan bahan isolasi.
Menghitung berat per satuan panjang
Menghitung berat yang tepat per satuan panjang kabel yang disaring Cy bisa sedikit rumit karena semua faktor ini. Tapi inilah pendekatan umum:
-
Tentukan berat konduktor: Anda dapat menggunakan kepadatan tembaga (sekitar 8,96 g/cm³) dan area salib - bagian konduktor untuk menghitung beratnya per satuan panjang. Misalnya, jika Anda memiliki konduktor tembaga dengan luas silang 1 mm², dan Anda ingin menemukan berat per meter, Anda terlebih dahulu mengubah area tersebut menjadi cm² (1 mm² = 0,01 cm²). Then, using the density formula (m=\rho V) (where (m) is mass, (\rho) is density, and (V) is volume), and since (V = A\times l) (where (A) is the cross - sectional area and (l) is the length), for a 1 - meter length ((l = 100) cm), the mass of the copper conductor is (M = 8.96 \ Times0.01 \ Times100 = 8.96) Gram.
-
Tambahkan berat isolasi: Anda perlu mengetahui kepadatan bahan isolasi dan volumenya. Volume isolasi dapat dihitung dengan mengurangi volume konduktor dari volume total kabel pada lapisan isolasi.
-
Sertakan berat lapisan skrining: Mirip dengan konduktor dan isolasi, Anda menghitung berat lapisan skrining berdasarkan kepadatan dan volume material.
-
Jumlahkan semuanya: Tambahkan bobot konduktor, isolasi, dan lapisan penyaringan untuk mendapatkan berat total per satuan panjang kabel.
Contoh berat per satuan panjang
Mari kita lihat beberapa jenis kabel yang disaring Cy yang umum dan perkiraan bobotnya per satuan panjang:
[10*2 Control Cable] (/Control - Cable/Sreened - Control - Cable/10 - 2 - Control - Cable.html)
Kabel kontrol 10*2 biasanya memiliki 10 pasang konduktor. Dengan asumsi memiliki konduktor tembaga, isolasi PVC, dan lapisan penyaringan aluminium, berat per meter mungkin sekitar 1,2 - 1,5 kilogram. Berat yang tepat akan tergantung pada ukuran konduktor spesifik dan ketebalan isolasi.

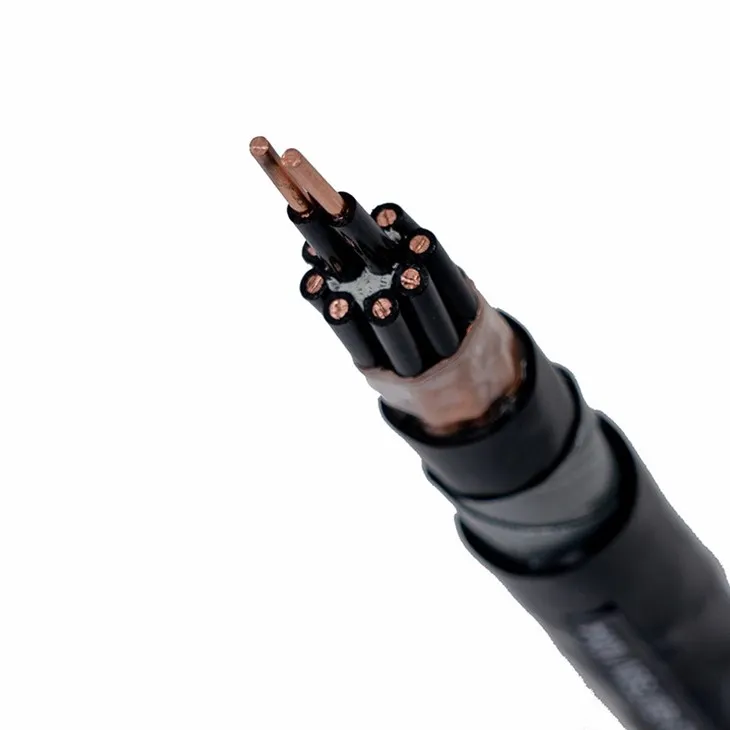

[Kabel kontrol aluminium terlindung] (/kontrol - kabel/disaring - kontrol - kabel/aluminium - Shielded - Control - Cable.html)
Seperti namanya, kabel ini memiliki lapisan penyaringan aluminium. Jika kabel inti tunggal dengan konduktor tembaga gauge kecil dan isolasi XLPE, berat per meter bisa serendah 0,2 - 0,3 kilogram.
Pentingnya mengetahui berat per satuan panjang
Mengetahui bobot per satuan panjang kabel yang disaring Cy penting karena beberapa alasan:
Instalasi
Saat memasang kabel, terutama dalam proyek skala besar, beratnya penting. Kabel yang lebih berat mungkin membutuhkan lebih banyak struktur pendukung, dan mereka bisa lebih sulit ditangani. Jika Anda memasang kabel di dalam gedung tinggi atau terowongan bawah tanah yang panjang, Anda perlu merencanakan bobot untuk memastikan proses pemasangan yang lancar.
Pengiriman dan Penyimpanan
Berat kabel mempengaruhi biaya pengiriman. Kabel yang lebih berat akan lebih mahal untuk diangkut, dan mereka juga mengambil lebih banyak ruang penyimpanan. Dengan mengetahui bobot per satuan panjang, Anda dapat memperkirakan persyaratan pengiriman dan penyimpanan dengan lebih baik.
Pertimbangan desain
Insinyur perlu mempertimbangkan berat kabel saat merancang sistem listrik. Berat dapat memengaruhi tekanan mekanis pada penyangga kabel dan komponen lain dalam sistem.
Kesimpulan
Jadi, seperti yang Anda lihat, berat kabel yang disaring Cy per satuan panjang dipengaruhi oleh beberapa faktor, termasuk ukuran konduktor, bahan isolasi, bahan skrining, dan jumlah inti. Ini bukan angka sederhana, tetapi dengan sedikit pengetahuan dan beberapa perhitungan, Anda bisa mendapatkan perkiraan yang baik.
Jika Anda berada di pasaran untuk kabel yang disaring CY, apakah itu [10*2 Control Cable] (/Control - Cable/Screened - Control - Cable/10 - 2 - Control - Cable.html), [Kabel Kontrol Aluminium terlindung] (/Kontrol - Kabel - Kontrol - Kontrol/Kabel Aluminium - Kontrol pelindung - Kontrol - Kabel. Cable/Multi - Core - Shielded - Control - Cable.html), kami di sini untuk membantu. Kami dapat memberi Anda informasi terperinci tentang bobot per unit panjang kabel kami dan membantu Anda memilih kabel yang tepat untuk proyek Anda. Jangan ragu untuk menghubungi kami untuk informasi lebih lanjut dan memulai diskusi pengadaan.
Referensi
- Buku Pegangan Kabel Listrik, Berbagai Edisi
- Standar dan Pedoman Industri Manufaktur Kabel
